选型表
XMD□ |
A：96×96×110 S：80×160×125 Z：160×80×125 |
| |
代码 |
巡回的路数 |
1～16 |
1路～16路任意选用 |
| |
代码 |
输入信号 |
1 |
热电偶(E、K、J、S、B等)
|
2 |
热电阻(CU50、CU100、Pt100、Pt10等) |
3 |
霍尔变送器等MV信号，1～5V、0～5V |
4 |
远传压力电阻信号 |
5 |
标准电流信号，0-10mA、4-20mA |
X |
其他信号，另行约定 |
|
| 主要技术指标 |
|
-
巡检路数：每单元16路内任选，一般最大可组合到99路；
- 巡检速度：3～99S内任意设置；
- 报警设置：仪表全量程内，可同时任意设置上限和下限报警输出；
- 报警方式：(1)上限和下限继电器输出(阻性3A)；(2)面板上相应的报警指示灯亮起。
- 显示修正：-99℃～99℃；
- 精度等级：0.5%±1个字；
- 工作电源：AC220V±10% 50Hz/60Hz
- 工作环境：温度0～50℃，相对湿度不大于85%的无腐蚀性气体场合。
|

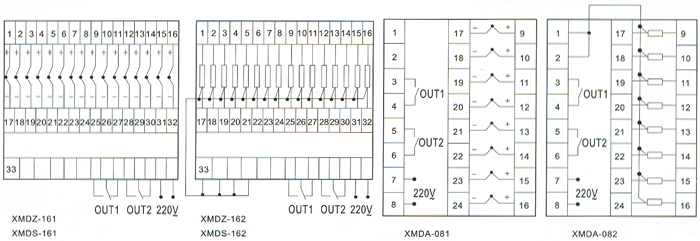

| 仪表接线端子图 |
|
|
|
|
